Комбинированные горелки

Комбинированные горелки применяются в котельных и промышленных теплогенераторах, где требуется работа на двух видах топлива. Чаще всего используют пару «природный газ / лёгкое жидкое», то есть газ и дизельное. В зависимости от серии и исполнения ELCO также предлагает решения для других видов топлива, включая мазутные и специальные промышленные варианты.

Главное назначение — обеспечить возможность работы котла на основном и резервном топливе. Это актуально для объектов, где требуется повысить надёжность теплоснабжения, предусмотреть резервирование топлива или выполнить требования проекта по его аварийному запасу.

Комбинированная горелка не является «двумя отдельными в одном корпусе». Это единый горелочный агрегат с общей системой подачи воздуха, автоматикой управления и отдельными топливными трактами для газообразного и жидкого топлива. Переключение между видами топлива выполняется в соответствии с конструкцией конкретной модели, настройками автоматики и схемой котельной.

Комбинированные горелки ELCO

ELCO выпускает моноблочные и двублочные горелки для отопительных, технологических и промышленных установок.

Для котельных малой и средней мощности чаще применяются моноблочные горелки. В моноблочном исполнении вентилятор, горелочная голова, автоматика и основные узлы размещены в едином корпусе. Такое решение удобно при монтаже и обслуживании, особенно на жаротрубных водогрейных и паровых котлах.

Для котлов большой мощности и установок с повышенным сопротивлением камеры сгорания применяются двублочные горелки. В двублочной схеме вентилятор устанавливается отдельно от горелочного блока и соединяется с ним воздуховодом. Это позволяет точнее подобрать вентилятор под параметры котла, снизить нагрузку на фронтальную плиту и уменьшить уровень шума в зоне обслуживания.

Основные серии комбинированных горелок ELCO

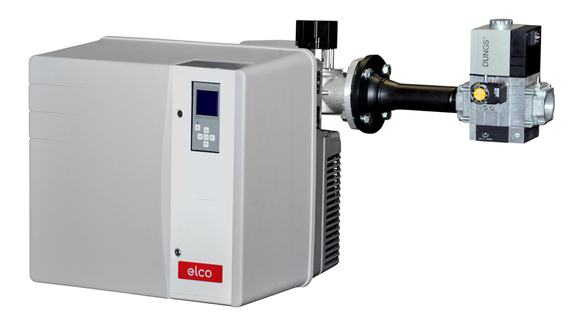

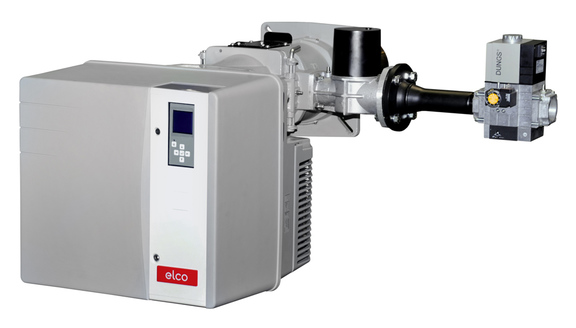

VECTRON: комбинированные моноблочные горелки ELCO

Серия VECTRON — одна из базовых линеек ELCO для котельных установок малой и средней мощности. Линейка включает моноблочные газовые и комбинированные горелки мощностью от 11 до 2300 кВт. Эта серия рассчитана на удобный монтаж, настройку и техническое обслуживание. В конструкции предусмотрен доступ к узлам горения, что упрощает чистку и сервисные работы. Встроенная система MDE2 и интерфейс ELCOGRAM позволяют получать информацию о работе в реальном времени при пусконаладке, эксплуатации и каждом рабочем цикле.

Для объектов, где важны экологические показатели, у ELCO предусмотрены версии Low NOx и Ultra Low NOx. В каталоге также указаны исполнения с системой FGR, позволяющей снижать выбросы NOx до значений ниже 30 мг/кВт·ч начиная с платформы VG5.

Применение

Комбинированные горелки применяются на водогрейных и паровых котлах, котлах на диатермическом масле, воздухонагревателях и технологических установках. На практике их выбирают для объектов, где важно иметь резервный вид топлива или гибкость по эксплуатации.

Типовые области применения:

Что учитывать

Подбор горелки нельзя выполнять только по мощности котла. Важно учитывать фактическое сопротивление топки, тип котла, требуемый диапазон регулирования, параметры газовой линии, характеристики жидкого топлива и требования по выбросам.

Ключевые параметры подбора:

Преимущества комбинированной горелки

• работа на основном и резервном топливе;
• возможность использовать газ и лёгкое жидкое топливо в рамках одного оборудования;
• единая автоматика управления горелочным устройством;
• снижение количества оборудования по сравнению с двумя отдельными горелками;
• возможность применения на водогрейных, паровых и технологических установках;
• выбор исполнений Low NOx и Ultra Low NOx для объектов с требованиями по выбросам.

При этом важно понимать, что конкретные режимы работы, способ переключения, состав газовой рампы и жидкотопливной системы зависят от выбранной серии, комплектации и проекта котельной.

Где купить

Компания «Навитрейд» поставляет комбинированные горелки ELCO для водогрейных и паровых котлов, промышленных теплогенераторов и технологических установок. Мы подбираем оборудование по мощности котла, сопротивлению топки, виду топлива, режиму регулирования и требованиям проекта.

Для подбора желательно предоставить:

• марку и модель, тепловую мощность котла;
• тип камеры сгорания и противодавление топки;
• основной и резервный вид топлива;
• доступное давление газа;
• требования по выбросам NOx;
• желаемый режим регулирования;
• условия эксплуатации и ограничения по монтажу.

На основании этих данных можно подобрать серию и модель ELCO, определить состав газовой рампы, жидкотопливного тракта, автоматики и дополнительных опций.
